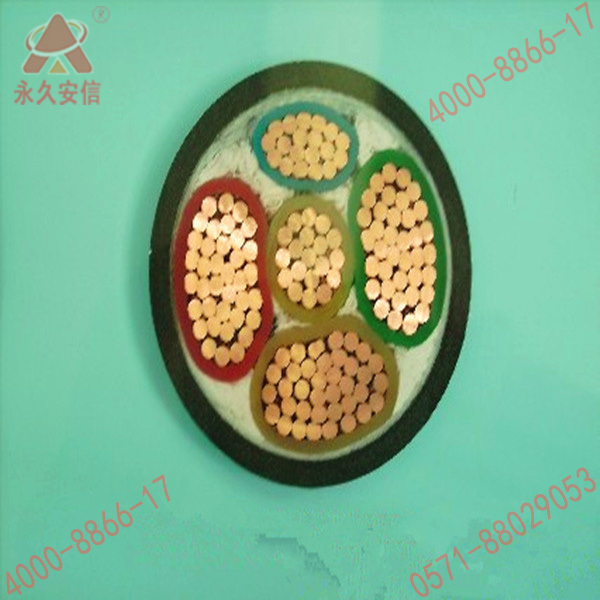

电力电缆结构介绍：

　　1.线芯

　　① 作用 它是电缆的导电部分，用来输送电能，是电级的一个主要部分。

　　② 材料要求 电缆线芯的材料应是导电性能好、有好的机械性能、资源丰富的材料，以适宜制造和大量应用。

　　(1)导电性能好。在常温下金属具有一定的电阻，当电能在线芯中传输时有一定的功率损耗，并使导体发热，当发热和散热平衡时电缆就稳定在某一温度上。

　　(2)机械性能好。既要有一定的抗拉强度，又要有一定韧性，易于加工与使用。

　　(3)资源丰富。电力电缆作为供电线路用时，所需量是很大的，因此用作线芯的材料必须有丰富的资源，否则就无法广泛应用。虽然金与银的导电性很高，但是它在地球上的资源贫乏、机械强度不够，故不能广泛用于制作电力电缆。

　　③规格与结构

　　(1)截面。为了便于设计制造和安装施工，电缆的截面必须采用规范化的方式进行定型生产，即电缆的截面由小到大按标称截面规格进行生产。

　　(2)芯数。指电缆线芯输(通)电的相数，一般有单芯、双芯、三芯和四芯电缆四种形式。

　　(3)形状。有圆形、椭圆形、中空圆形和扇形线芯四种。

　　(4)结构。电缆的线芯若用单根实心的金属材料制成，势必影响其柔软性而不能随意弯曲，截面越大弯曲越困难，这样必然给施工带来无法克服的困难。

　　2.绝缘层

　　①作用 它是将线芯与大地以及不同相的线芯间在电气上彼此隔离，从而保证电能输送，因此绝缘层也是电缆结构中不可缺少的组成部分。

　　②材料要求

　　(1)耐压强度高。由于电缆导电部分的相间距离及其对地距离很近，故绝缘层是处于高电场中，一般在1—5kV/mm之间，110kV的电缆中达8—10kV/mm，500kV的电缆中高达14—16.5kV/mm，电压等级越高的电缆，对绝缘材料的耐压强度的要求越高。

　　(2)介质损耗低。绝缘介质处于交流电场中，绝缘层中将会有泄露电流通过，使绝缘层(介质)发热，这部分损耗即为介质损耗。电缆电压等级越高，介质损耗越大，这部分损耗高，发热就大，绝缘就会加快老化，因此要求绝缘材料的介质损耗低。

　　(3)耐电晕性能好。绝缘层的气泡或表面在很高电场下，易被电离而产生放电现象，放电时产生的臭氧对绝缘层具有破坏作用，各种材料的耐电晕性能是不同的，因此要求选用耐电晕性能好的材料。

　　(4)化学性能稳定。化学性能不稳定的材料，其性能易变化，它的绝缘水平就会随之发生变化，通常这种变化是使绝缘性能变差。这对电缆的使用寿命有直接的影响，因此要选用化学性能稳定的材料。

　　(5)耐低温。一般情况下，非金属材料的强度高，其脆化点高，电缆线路的施工(特别在北方地区)经常需在气温很低的情况下进行安装，一旦变脆很易损坏，就无法安装，所以要求有耐低温的性能。
